VLAN与链路聚合

一、VLAN基础概念与配置规范

1. 交换机的VLAN配置核心要点

• 默认VLAN机制：
  VLAN 1是交换机出厂预设的默认VLAN，所有端口初始均属于VLAN 1，需通过show vlan brief命令验证配置。
• 特殊VLAN编号（1002-1005）：
  保留用于已淘汰的网络技术（如令牌环和FDDI），虽无实际用途，但为兼容旧设备仍存在于IOS系统中。

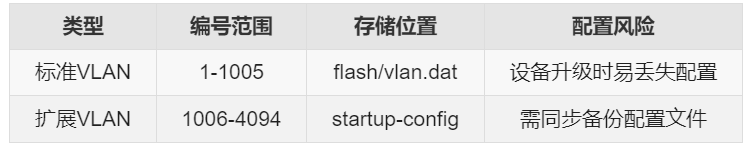

• 标准VLAN vs 扩展VLAN：

2. VLAN命名的工程必要性

• 运维价值：
  通过vlan name（思科）或description（华为）为VLAN设置描述性名称（如”Sales-VLAN”），避免后期因编号混乱导致管理困难。
• 跨厂商差异：
  华为设备仅支持描述性文本，思科支持直接命名，实际部署需按设备类型调整配置逻辑。

---

二、VLAN接口划分与标签机制

1. 接口划分VLAN的底层原理

• Access接口规则：

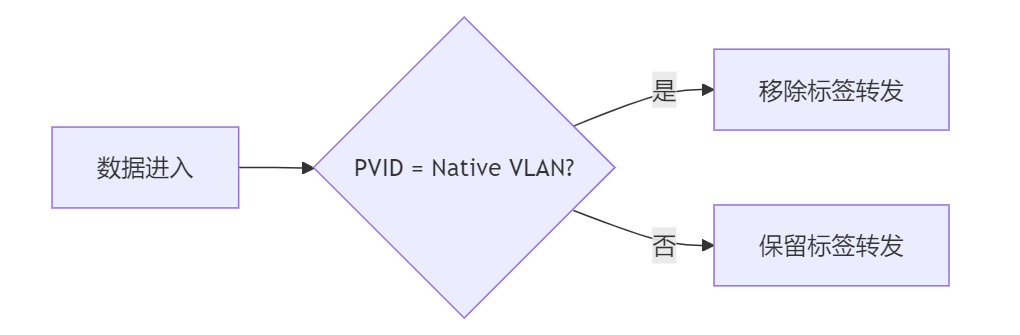

  • 数据标签流程：进入时打PVID标签 → 离开时去除标签
  • 跨设备通信：相同access VLAN接口间经历“打标-去标-打标-去标”四次操作。不同VLAN间通信需要通过trunk接口并配置native VLAN实现

2. VID与PVID的深度解析

• VID（VLAN ID）：
  VLAN的唯一标识符（如VLAN 10），决定数据所属广播域。
• PVID（Port VLAN ID）：
  • 定义Access接口的默认标签值，数据进入时自动标记。
  • Trunk接口行为：

---

三、Trunk配置实战与厂商兼容性

1. 思科设备Trunk配置命令

BASHinterface e0/3
switchport trunk encapsulation dot1q  # 封装dot1q协议
switchport mode trunk                 # 启用Trunk模式
switchport trunk native vlan 10       # 设置本征VLAN
switchport trunk allowed vlan add 10,20 # 添加允许VLAN（勿直接覆盖！）

2. 跨厂商互联的协商机制

思科-华为设备互联：
自动协商为n-802.1q（标准dot1q协议），需通过show interface trunk验证状态。

Native VLAN的互通技巧：

当两端Native VLAN编号不同（如左VLAN10/右VLAN20），未标记流量可跨VLAN传输，实现特殊互通场景。
通信原理：不带标签的native VLAN流量可以跨不同编号VLAN传输

注意事项：本征VLAN流量会先去除标签，接收方再打上本地native VLAN标签

3. 关键故障点：

• VLAN允许列表：思科默认放行所有VLAN，华为需手动添加，误用sw trunk allowed vlan 40会覆盖原有配置。

四、接入层-汇聚层架构：企业网络的核心骨架

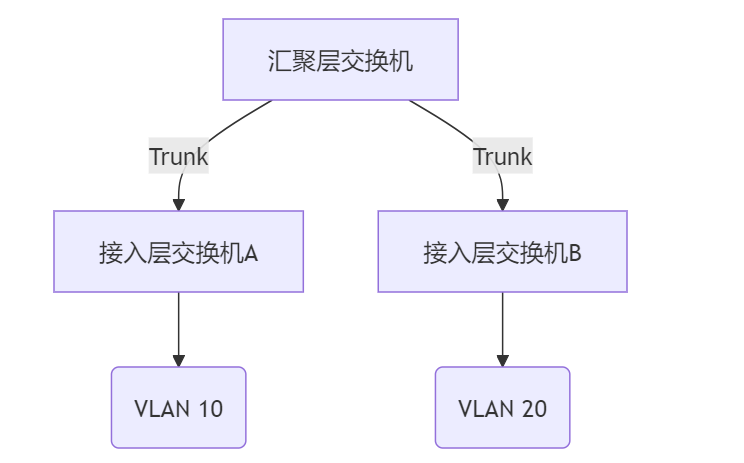

1. 典型拓扑与配置规范

黄金配置法则：

汇聚层创建SVI网关：

vlan 10,20,30 # 创建业务VLAN
interface vlan 10
ip address 192.168.10.1 255.255.255.0

接入层简化配置：

interface range g0/1-24
switchport access vlan 10
interface g0/48
switchport trunk allowed vlan 10,20

2.带宽扩展技术对比

技术	带宽增益	切换延迟	适用场景
STP（传统）	0%	30-50秒	老旧设备兼容
链路聚合	100%↑	1-2秒	交换机级联
堆叠技术	200%↑	毫秒级	数据中心核心

📌 工程经验：现代网络优先采用”堆叠+聚合”组合，彻底规避STP阻塞问题。

---

五、物理接口直配IP的三大致命陷阱

1. 配置方法（思科示例）

BASHinterface GigabitEthernet0/1
   no switchport       # 关闭二层功能
   ip address 10.1.1.1 255.255.255.0

2. 不可回避的缺陷

• ❌ 冗余失效：
  同一设备不同接口无法配置同网段IP（如Gi0/1配10.1.1.1/24时，Gi0/2不能配10.1.1.2/24）
• ❌ STP干扰：
  多链路环境下生成树协议强制阻塞冗余端口（实测带宽利用率≤50%）
• ❌ 硬件限制：
  纯二层模块（如交换机扩展板卡）不支持no switchport命令

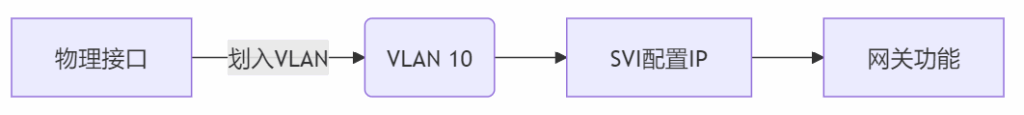

3. 终极解决方案：SVI虚拟接口

• 跨设备冗余优势：
  多台交换机可配置相同SVI IP实现VRRP热备份，彻底突破单点限制。

---

六、家用路由器VS企业交换机：本质差异解析

1. 家用设备接口的隐藏特性

接口类型	工作模式	配置等效命令	典型误用后果
WAN口	三层路由模式	no switchport	外网直连失效
LAN口	二层交换模式	switchport access	内网需终端手动拨号

2. 经典错误案例

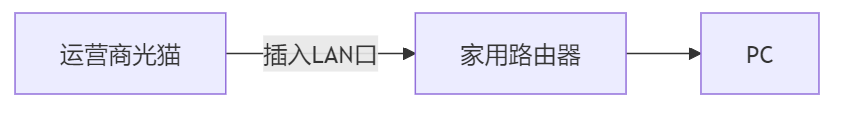

• 后果：
  • 路由器退化为纯二层交换机
  • PC需单独运行PPPoE拨号程序
  • 丧失NAT转换和防火墙功能

3. 企业级设备的核心优势

• 任意接口三层化：通过no switchport可将物理接口转为路由接口
• Uplink口的真相：仅为工程标识（通常带宽更高），实际可用任意接口上联

七、链路聚合核心技术：超越STP的现代解决方案

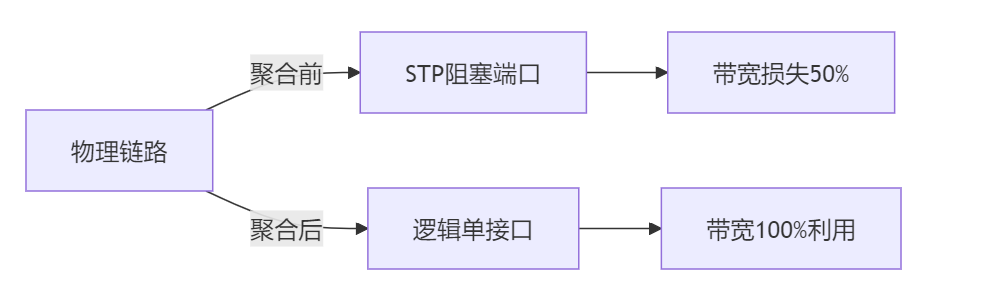

1. 聚合 vs 生成树协议（STP）的本质差异

性能对比表：

指标	STP	链路聚合
故障切换	30-50秒	1-2秒
带宽利用率	≤50%	100%叠加
CPU消耗	高（持续计算）	低（静态绑定）

💡 工程铁律：新项目必须用聚合替代STP，思科CCIE考试中需强调”现代项目已采用堆叠+聚合”。

2. 动态协议选型指南

LACP（标准协议）：

思科配置示例

interface range g0/1-2

channel-group 1 mode active # 主动协商

PAgP（思科私有）：

主交换机（汇聚层）

channel-group 1 mode desirable

从交换机（接入层）

channel-group 1 mode auto

致命陷阱：两端均配auto/passive将导致聚合失败（协商机制类比”双方都不主动”）。

---

八、三层聚合实战：真机环境极限测试

1. 三层Port-channel配置全流程

BASH! 关键步骤顺序
interface range g0/1-2
  no switchport         # 先转三层模式
  no ip address         # 清除残留IP
  channel-group 1 mode on  # 静态聚合
interface port-channel1
  ip address 10.1.1.1 255.255.255.0

• 状态验证命令：
  • show etherchannel summary → 状态应为 RU (Layer3 Up)
  • show interfaces port-channel1 counters → 观测流量分布

2. 真机丢包测试数据

场景	平均丢包数	业务中断时间
单链路故障（虚拟化）	3-5个	2分钟↑
单链路故障（物理真机）	1-2个	1-2秒
主备链路切换（华为优选端口）	0-1个	<500ms

⚠️ 残酷真相：完全0丢包在二层环境不可行，亚秒级切换需硬件支持（如思科Nexus VPC）。

九、负载均衡算法深度优化

1. 哈希算法类型与适用场景

配置命令（思科）：

port-channel load-balance src-dst-ip  # 源+目的IP哈希
port-channel load-balance src-dst-port # 应用层流量优化

2. 高级场景调优建议

• 服务器高并发场景：
  使用src-dst-port算法避免单条链路拥塞（如Oracle RAC集群）
• IP摄像机回传：
  采用src-ip确保单设备流量不分散（避免视频帧乱序）

---

十、家用设备与企业级方案的鸿沟

1. 家用路由器聚合的致命缺陷

• ❌ 协议不支持：普通TP-Link无LACP/PAgP功能
• ❌ 带宽虚假叠加：标注”链路聚合”实为负载均衡（总带宽不突破物理端口上限）

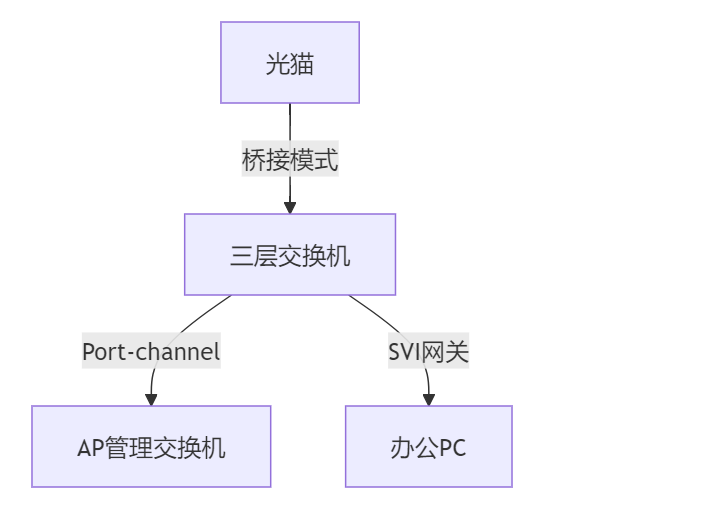

2. 企业级替代方案

• 配置要点：
  • 交换机拨号替代路由器
  • 通过SVI实现各网段隔离

---

结语：技术选择

1. 接入层-汇聚层：SVI网关 + Trunk上行
2. 交换机级联：LACP动态聚合（跨厂商）/Mode On静态聚合（同厂商）
3. 核心冗余：堆叠+跨设备聚合（如思科VPC、华为iStack）
4. 永不回头：彻底淘汰STP协议

终极提示：在虚拟化环境测试聚合功能时，收敛延迟会显著高于真机，生产环境务必物理验证！
