OSPF技术详解

核心概念与区域设计优化

1. OSPF协议基础介绍

1.1 协议定位与核心优势

  • 全称：Open Shortest Path First（开放式最短路径优先）
  • 开放性：跨品牌设备兼容（含Linux系统）
  • 路径选择：基于带宽计算最优路径（Cost = 10⁸/带宽）
    • 示例：100M链路Cost=1，10M链路Cost=10

1.2 区域设计原理

  • 产生背景：面向大型网络，减少设备更新负载
  • 多区域作用：
    • 限制LSA传播范围（非骨干区域隔离）
    • 降低SPF计算频率
  • 实际效果：
    • 更新量未减少（LSDB仍需同步）
    • 故障域隔离（拓扑变化仅影响本区域）

2. 链路状态路由协议特性

2.1 核心机制对比（OSPF vs EIGRP）

特性OSPFEIGRP
更新内容传递LSA（全网拓扑）只传递最优路由
计算方式每台设备独立运行SPF算法邻居直接传递计算结果
路径选择通告所有路径（如100M+10M链路）仅通告最优路径（如100M链路）
收敛速度默认10s Hello/40s Dead Timer更快（5s/15s）

2.2 关键工作流程

  • LSA洪泛机制：
    • 检测变化的设备创建LSA → 组播传播 → 邻居更新LSDB → 全网同步
  • 独立计算：
    • 各设备基于完整LSDB执行Dijkstra算法
    • 优势：避免单点计算错误影响全网

2.3 更新机制优化

  • 触发更新：网络变化时立即发送相关LSA（非整表更新）
  • 周期性更新：
    • 默认30分钟同步未更新的LSA
    • 错峰机制：避免集中更新造成拥塞
    • 不可关闭：防丢包保障（无关闭命令）

3. OSPF多区域架构

3.1 区域类型与规则
区域类型作用连接规则
骨干区域核心转发层（Area 0）所有常规区域必须直连Area 0
常规区域边缘区域（Area 1/2等）禁止常规区域间直连
虚链路修复被分割的Area 0临时解决方案，慎用
3.2 企业级应用场景

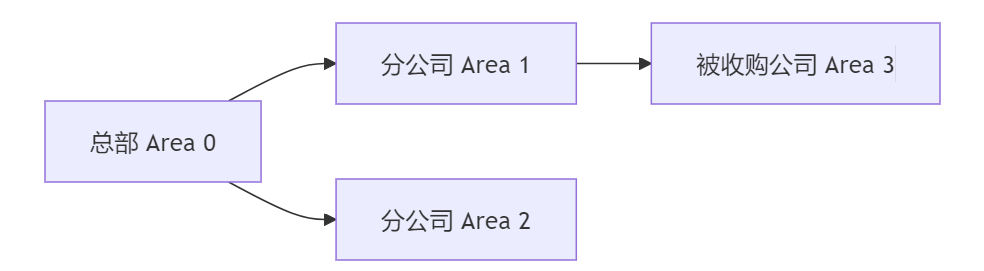

典型架构：

连接方式：

专线/IPSec VPN/DMVPN（无公网IP环境）

设备角色：

ABR：连接多个区域（如Area 0+Area 1），负责区域间路由汇总

ASBR：连接OSPF与其他协议（如EIGRP），执行重分布

3.3 多区域优化本质
  • 核心目的：分类管理路由（非直接减少条目）
    • 类比：车牌管理（本地/外地/外国牌照）
  • 优化手段：
    • 骨干区域：传递核心路由
    • 常规区域：通过特殊区域（Stub/NSSA）过滤冗余LSA

4. OSPF三表结构与LSDB

4.1 核心数据库

表类型查看命令内容
邻居表show ip ospf neighbor邻接关系、状态、Dead Timer
拓扑表(LSDB)show ip ospf database全区域LSA（需严格一致）
路由表show ip route ospf最优路径（FIB转发数据库）

4.2 LSDB与路由表关系

  • 更新差异：
    • EIGRP：传递路由表条目 → 存入拓扑表 → 计算最优 → 更新路由表
    • OSPF：传递LSA → 存入LSDB → 独立计算SPF → 更新路由表
  • 关键区别：OSPF设备掌握全网拓扑（EIGRP仅知最优路径）

邻居建立机制与5种报文深度解析

1. OSPF邻居建立全过程

1.1 邻居状态机演变

状态触发条件行为
Down初始状态未发送/接收任何报文
Init收到Hello包（不含自身RID）回复Hello包（含对端RID）
2-Way收到含自身RID的Hello包建立双向通信，广播网络选举DR/BDR
ExStart主从关系选举交换空DBD包（比较RID，大者为主）
Exchange交换LSA摘要发送DBD包（含LSDB摘要）
Loading请求缺失LSALSR（请求）→ LSU（更新）→ LSAck（确认）
FullLSDB同步完成建立完全邻接关系

关键规则：

  • 广播型网络（如以太网）：必须选举DR/BDR，DRother间保持2-Way状态
  • 点对点网络：跳过DR选举，直接进入Full状态

2. 网络类型对邻居建立的影响

2.1 四种网络类型对比

网络类型传播方式DR/BDR选举Hello/Dead Timer典型场景
Broadcast组播必需10s/40s以太网交换机环境
Point-to-Point组播无需10s/40s路由器直连
Point-to-Multipoint组播无需30s/120sDMVPN
NBMA单播必需30s/120s帧中继（已淘汰）

2.2 企业级优化实践

广播网络改P2P：

interface GigabitEthernet0/0
  ip ospf network point-to-point  # 取消DR选举，加速收敛

效果验证：

show ip ospf neighbor：邻居状态直接显示FULL

避免DR选举竞争导致的40s延迟

3. OSPF五大报文深度解析

3.1 报文功能与交互逻辑

报文类型作用发送方式关键字段
Hello发现/维持邻居关系组播(224.0.0.5)Router-ID、区域号、认证
DBD交换LSDB摘要（类似菜单）单播LSA头部、序列号（隐式确认）
LSR请求缺失LSA（点菜）单播明确请求的LSA条目
LSU携带完整LSA（上菜）组播/单播实际LSA内容
LSAck确认LSU接收（收据）组播/单播通过重复LSA头部确认

3.2 设计优势

  • 摘要请求机制：
    • 先发送DBD（摘要）→ 比对差异 → 仅请求缺失LSA（LSR）
    • 效果：万条路由更新仅需传输千条摘要+差异条目
  • 可靠传输保障：
    • LSU必须收到LSAck确认，否则重传（IP层无TCP保障）

4. DR/BDR选举机制

4.1 选举规则与流程

  1. 优先级比较（0-255，默认1）：
    • 值越大越优先（优先级0放弃选举）
  2. Router-ID比较：
    • 优先级相同时，RID大者胜出（手动设置防震荡）
  3. 角色分工：
    • DR：负责LSA泛洪（接收所有更新→组播224.0.0.6）
    • BDR：备份DR，监听224.0.0.6
    • DRother：仅向DR/BDR发送更新（224.0.0.6）

4.2 企业级问题排查

常见故障：邻居卡在2-Way状态

原因：两端优先级均为0

解决：

interface GigabitEthernet0/0
  ip ospf priority 100  # 手动设置优先级

重启影响：

设备重启后重新选举（优先级非0时参与）

5. 抓包实战分析

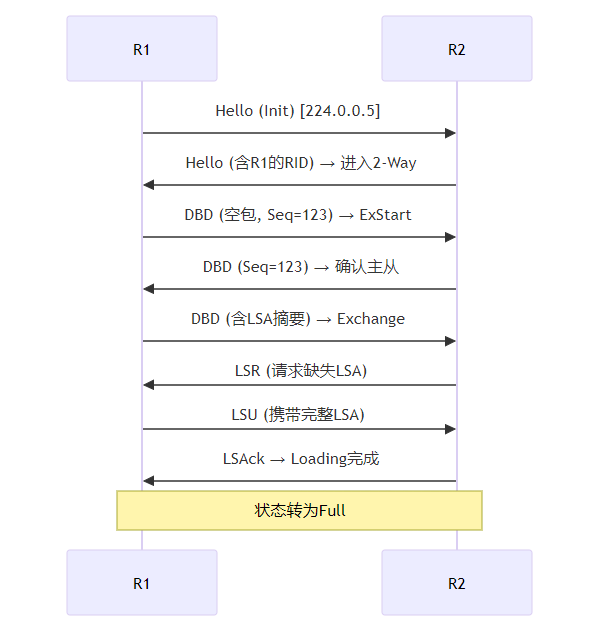

5.1 邻居建立抓包流程

5.2 关键报文细节

Hello包结构：

OSPF Header:
  Version=2, Type=1 (Hello), RouterID=1.1.1.1
  AreaID=0, Checksum=0x41C4
  Auth Type=1 (明文), Auth Data="cisco"
Hello Packet:
  Network Mask=255.255.255.0, Hello Interval=10
  Options=0x02 (E-bit), Router Priority=1
  Dead Timer=40, Designated Router=10.1.1.2

DBD序列号机制：

隐式确认：回复相同序列号DBD（非LSAck）

思科官方文档勘误：实际使用DBD确认，非LSAck

LSA类型全解析与特殊区域优化

1. LSA类型深度解析（1-7类）

1.1 核心LSA功能对比

类型名称产生者传播范围作用路由标识
1Router LSA所有路由器本区域描述区域内路由器直连链路O (区域内)
2Network LSADR本区域描述广播网络拓扑（含DR接口IP）–
3Summary LSAABR跨区域传递区域间路由信息O IA
4ASBR Summary LSAABR除ASBR所在区域外通告ASBR位置–
5AS External LSAASBR全OSPF域携带外部协议路由（如EIGRP）O E1/E2
7NSSA External LSAASBRNSSA区域内在NSSA区域携带外部路由O N1/N2

关键特性：

  • Link ID含义差异：
    • 1类：产生者RID
    • 2类：DR接口IP
    • 3类：区域间路由前缀
    • 5类：外部路由前缀
  • 老化机制：30分钟周期更新，最大存活3600秒

2. 多区域优化实战（Stub/NSSA）

2.1 特殊区域对比与配置

区域类型过滤LSA默认路由配置命令（思科）适用场景
Stub4/5类O*IA 0.0.0.0area 1 stub纯末梢区域（无ASBR）
Totally Stub3/4/5类O*IA 0.0.0.0area 1 stub no-summary (仅ABR配置)最小化路由表
NSSA4/5类（ABR传来的）需手动启用area 2 nssa含ASBR的末梢区域
Totally NSSA3/4/5类 + 外部路由优化O*N2 0.0.0.0area 2 nssa no-summary深度优化过渡区域

2.2 NSSA区域核心机制

  • 5→7类LSA转换：
    • ASBR将外部路由以5类注入 → ABR在NSSA边界转换为7类（ON标记）
  • 默认路由必备：BASHarea 2 nssa default-information-originate # ABR向NSSA下发默认路由
  • 华为差异：仅支持Totally Stub和Totally NSSA

3. 路由汇总与虚链路

3.1 路由汇总配置

汇总类型操作位置命令示例注意事项
区域间汇总ABRarea 1 range 10.1.0.0 255.255.0.0汇总O IA路由
协议间汇总ASBRsummary-address 172.16.0.0 255.240.0.0汇总OE路由（抑制明细）

3.2 虚链路应用与隐患

作用：修复被分割的Area 0 或连接未直连Area 0的常规区域

配置：

在ABR上配置（Area 1为过渡区域）

area 1 virtual-link 3.3.3.3 # 3.3.3.3为对端ABR的RID

严重隐患：

路由环路风险（需严格规划）

破坏区域隔离性（透传所有LSA）

企业级建议：仅作临时方案，最终需调整物理拓扑

4. 企业级应用案例

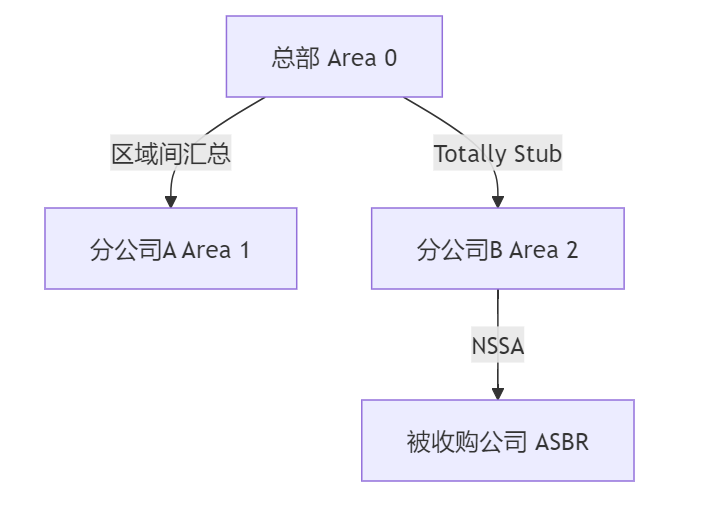

4.1 总部-分支架构优化

  • 优化步骤：
    1. 分公司B配置Totally Stub：area 2 stub no-summary
    2. 被收购公司作为ASBR：重分布路由 → 总部ABR执行协议间汇总
    3. 结果：分公司B路由表仅剩1条默认路由 + 区域内明细

4.2 多运营商互联场景

  • 挑战：OSPF域引入电信/联通/移动路由（数万条）
  • NSSA解决方案：
    • 各运营商边界ASBR注入外部路由
    • NSSA区域将5类→7类（保留关键明细）
    • ABR生成默认路由替代冗余OE条目
  • 效果：路由表从3万条压缩至50条+1条默认路由

5. 路由策略与分发列表

5.1 控制路由传播

场景：过滤特定前缀（如202.1.2.0/24）

配置流程：

! 创建ACL定义需过滤的路由
access-list 1 deny 202.1.2.0 0.0.0.255
access-list 1 permit any

! 在OSPF进程应用（仅影响路由表）
router ospf 100
  distribute-list 1 in  # 入方向过滤

与策略路由区别：

路由策略：操纵路由表条目（影响决策）

策略路由：直接控制数据转发（绕过路由表）

高级特性与故障排查体系

1. 安全增强：认证机制详解

1.1 认证类型与配置

类型加密方式配置命令（思科）隐患
明文认证明文传输ip ospf authentication-key cisco + ip ospf authentication易被截获（如跨国VPN对接失败案例）
密文认证MD5/HMACip ospf message-digest-key 1 md5 cisco + ip ospf authentication message-digest密钥不一致导致邻居中断

1.2 企业级部署建议

区域认证：区域0统一启用密文认证（优于接口认证）

area 0 authentication message-digest  # 区域0生效

故障排查命令：

debug ip ospf events  # 查看"Mismatch Authentication type/key"错误
show ip ospf interface  # 验证接口认证状态

2. 默认路由智能下发

2.1 两种下发模式对比

模式命令触发条件适用场景
有条件下发default-information originate本地需存在默认路由运营商单线接入
强制下发default-information originate always无论本地是否有默认路由多出口负载均衡

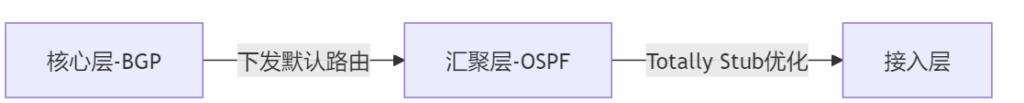

2.2 数据中心分层设计案例

  • 配置逻辑：
    • 核心层通过BGP学习全网路由 → 汇聚层运行OSPF接收默认路由 → 接入层仅保留1条O*IA默认路由
  • 避免路由黑洞：强制下发时需确保物理链路连通性

3. Cost值调优实战

3.1 Cost计算规则与修改

  • 默认公式：Cost = 10⁸ / 带宽(bps)
    • 千兆链路：Cost=1 → 需调整参考带宽：auto-cost reference-bandwidth 10000
  • 手动调优场景：
interface GigabitEthernet0/0
  ip ospf cost 50  # 主路径Cost值（较小）
interface GigabitEthernet0/1
  ip ospf cost 200 # 备份路径Cost值（较大）

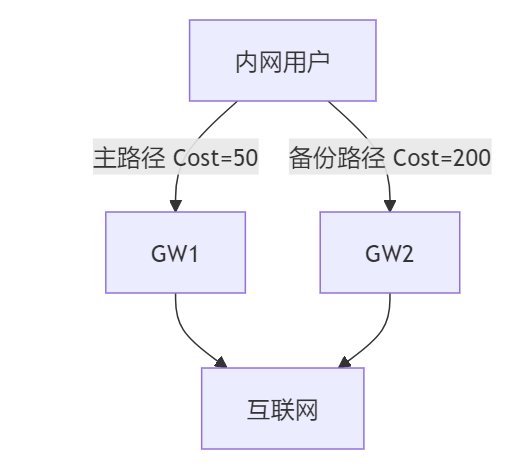

3.2 双网关热备份方案

  • 结果：
    • 正常流量走GW1（Cost小）
    • GW1故障时自动切GW2（BFD检测）

4. 故障排查体系

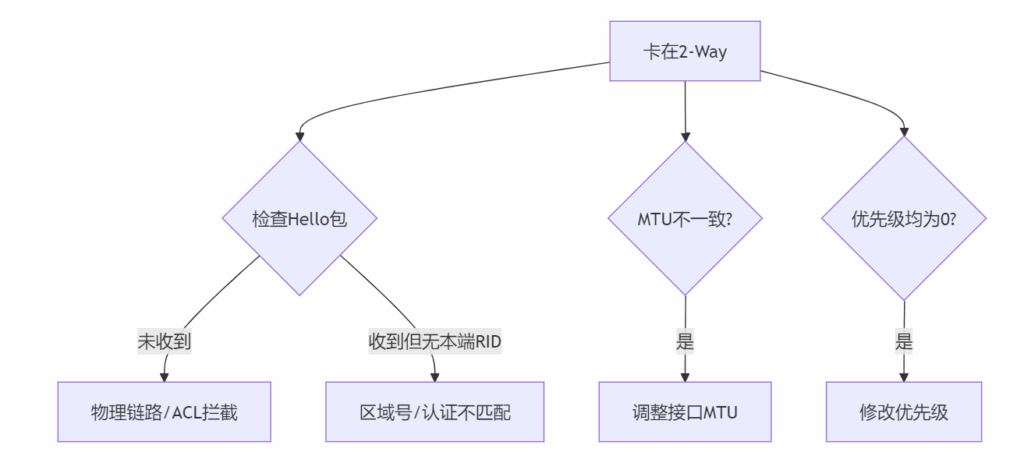

4.1 邻居建立失败排查树

关键命令：

BASHshow ip ospf neighbor         # 查看邻居状态
show ip ospf interface brief  # 检查接口激活状态
show running-config | include ospf  # 验证区域/认证配置

4.2 路由震荡根因分析

  • 高频原因：现象根因解决方案路由条目频繁消失虚链路逻辑环路取消虚链路，重构物理拓扑Cost值跳变接口闪动（show interface统计）更换光模块/线缆LSA序列号异常（Seq#）设备时钟不同步部署NTP服务器

5. 高可用扩展：BFD联动

5.1 BFD毫秒级检测原理

  • 作用：将OSPF默认40s故障检测缩短至毫秒级
  • 部署方式：
! 全局启用BFD
bfd interval 50 min_rx 50 multiplier 3  # 50ms发送间隔，3次丢包即判定失效

! OSPF进程绑定BFD
router ospf 100
  bfd all-interfaces  # 所有接口启用BFD

5.2 金融网络案例

  • 需求：核心交易系统要求故障切换<50ms
  • 方案：
    • OSPF Cost调优主备路径 → BFD实现30ms检测 → 切换总耗时45ms
  • 效果：避免因OSPF默认40s检测导致的交易中断

6. 高级特性：多进程隔离

6.1 多进程vs多协议

特性OSPF多进程多协议（OSPF+EIGRP）
隔离性进程间路由天然隔离需手动重分布
配置复杂度单设备配置简洁每台设备独立配置
进程号要求本地有效（不同设备可不同）全局需一致

6.2 企业网多租户隔离方案

 租户A的OSPF进程
router ospf 100
 network 10.1.1.0 0.0.0.255 area 0

租户B的OSPF进程
router ospf 200
 network 172.16.1.0 0.0.0.255 area 0
  • 效果：租户A/B路由完全隔离，避免相互影响

全系列总结

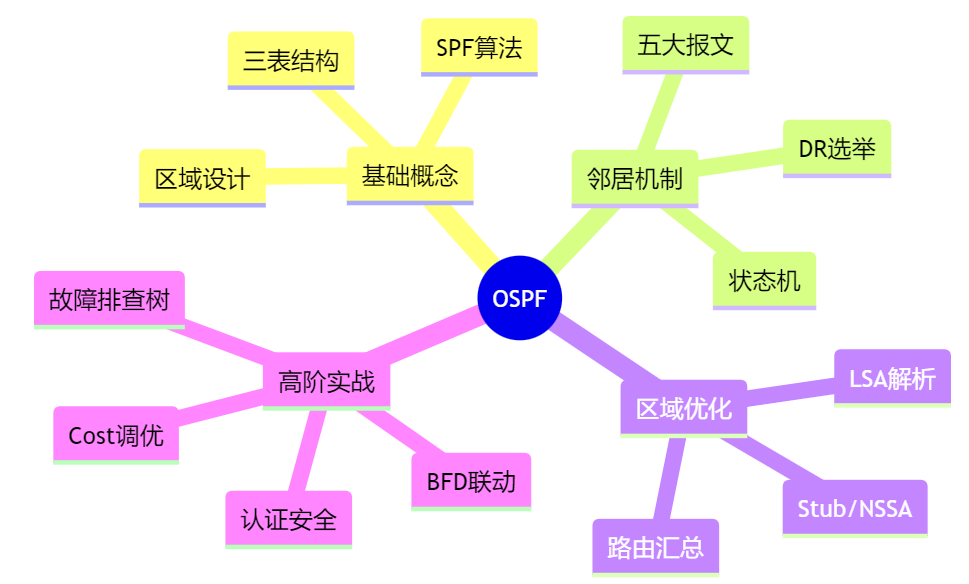

OSPF技术全景图
